メンテ：ＨＰポンプ交換

Last Update：2002.07.21

2002.07.21
エンジンが２で紹介しましたエンジン停止に対する作業です。
ＨＰポンプ交換に必要な物をANDYSPARESから取り寄せました。
  Part      Description        Price
  ---------+------------------+-------------------------
  N43424    HP pump            149.00
  N65999    pipe seal 6.35mm     1.30(2個分、１個は0.65)

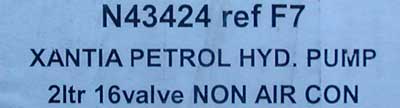

あっ、「２リッター、１６バルブ、エアコン無し」．．．
どうゆうこと？
まあ見た目が同じようなので、共通でしょう（．．．と思いたい！）

さて、ＨＰポンプには以下２工程の作業となります。
　１．Ｖベルト取り外し
　２．ＨＰポンプ交換
さあ、交換スタートです。


１．Ｖベルト取り外し

さて、いつものように車高を最低に下げ、圧を抜きます。
バッテリーのマイナス端子も外します。
後タイヤに止めをして、前をジャッキアップしてウマをかませ右タイヤを外します。

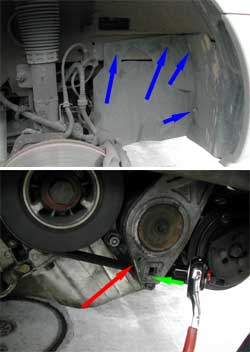

Ｖベルトにアクセスするために、タイヤハウス内カバーを外します。
上の２つのクリップは引っ張れば外れます。
他はボルトタイプで。これらも外します。
下からも止まっています。

エアコンモデルはオートマチックテンションアジャストタイプのようです。
真ん中に見えるのがそれで、画像上部でベルトにテンションをかけています。
スクエアホールにレンチを突っ込み、車前側（画像右）に引っ張ってベルトへのテンションを緩めた状態で、赤矢印のスペシャルホールに４ｍｍサイズのロックピンを（ロック場所を探りながら）突っ込んで固定します。
私は４ｍｍの六角レンチを突っ込みました。
これでＶベルトは取り外しができます。

参考：
今回はＨＰポンプ（ベルト最上部）交換が目的なので、後述してますＥＣＵユニットが入っているボックスも取り外しました。
これを外すとＶベルト上部に簡単にアクセスできます。


２．ＨＰポンプ交換

ＬＨＭが垂れるので、ポンプ下をカバーしときます。

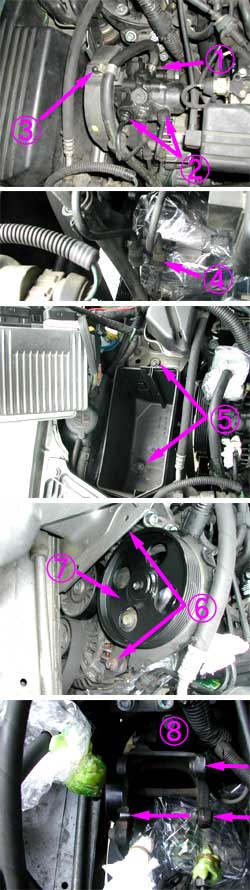

①のＬＨＭホースバンドをとり、ホースを外します。②の２本のＬＨＭパイプも緩めて外します。
外したホースやパイプ、ポンプ側の口にＬＨＭが垂れないように保護します。
③のネジを外してホース固定クリップを外します。合わせてＶベルトのプラスチックカバーも上に引っ張れば外れます。
④のナット／ボルトを外し、２本のパイプ固定を外します。
ポンプを固定しているボルトを抜くためには、ＥＣＵボックスを外す必要があるようです。
ＥＣＵユニットを引っこ抜き、⑤のネジを外すととれます。
ボックスには冷却用ダクト？が車前側についていましたが、スッポリ簡単に抜けました。
（戻し時にはボックス内から指でリードして付けた）
⑥のナット／ボルトを外してプーリーとポンプの間にあるガイドも外さないとポンプが外れませんでした。下側はオルタネータ固定も兼ねているようです。
ポンプは、１本のボルトと１組のナット／ボルトで固定されています。
１組のナット／ボルトはボルト側を⑦のプーリーの穴から六角レンチで固定して外します。

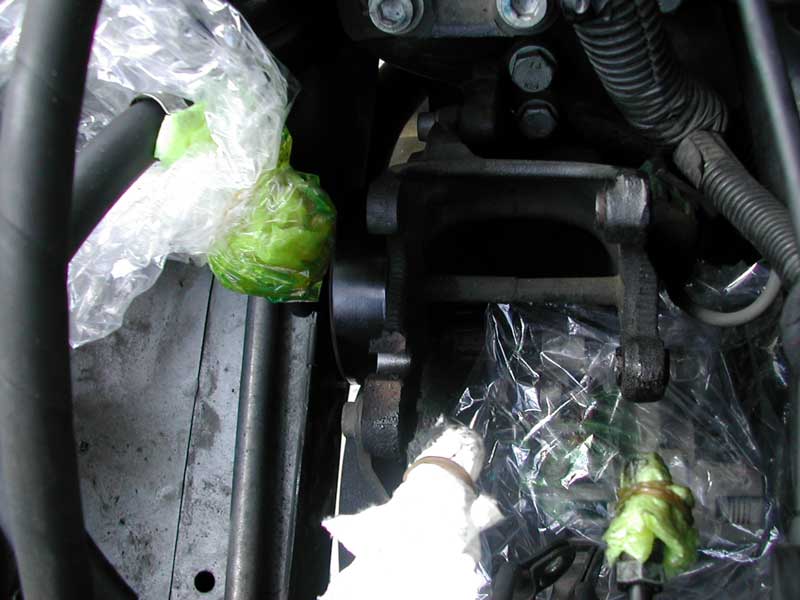

位置はエンジンブロックから生えている⑧に固定されます。
　　参考拡大画像：

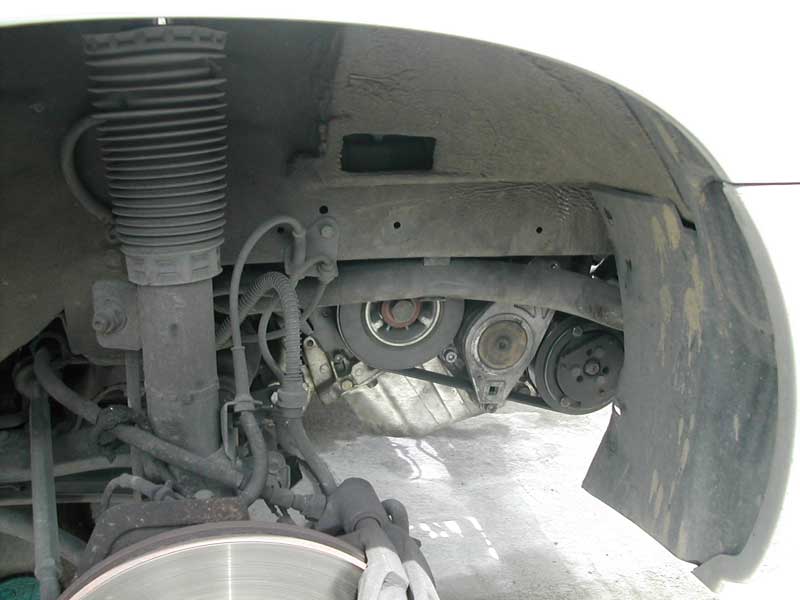

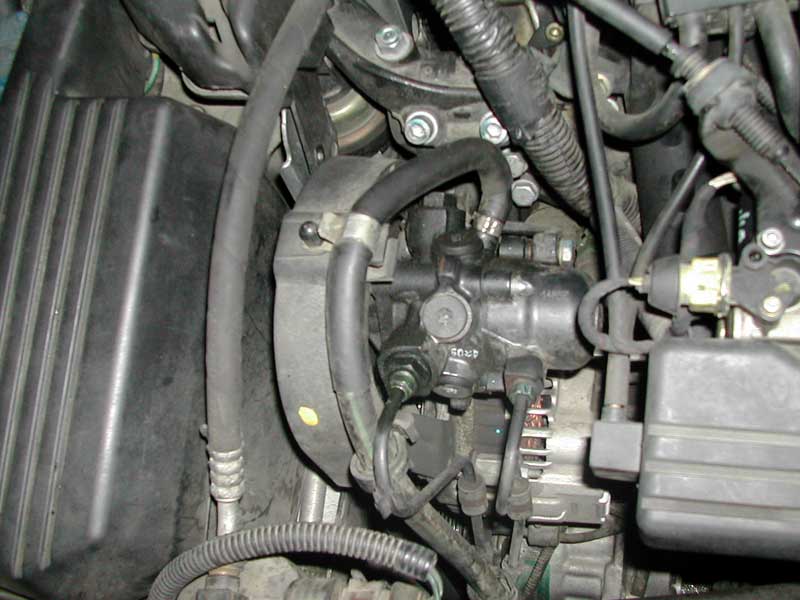

　　　　　ポンプ全体(53k)　　　タイヤハウスから(37k)
　　　　　パイプ固定(51k)　　　ポンプ取り付け土台(48k)

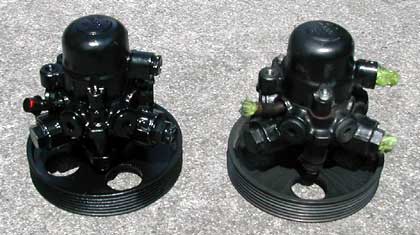

新旧比較です。
どうやら同じ物で安心しました。



逆の順番で取り付けていきます。
マニュアルによると、ホースクリップは廃棄して新しいのをつけろと書いてあります。
今更おいおい．．．

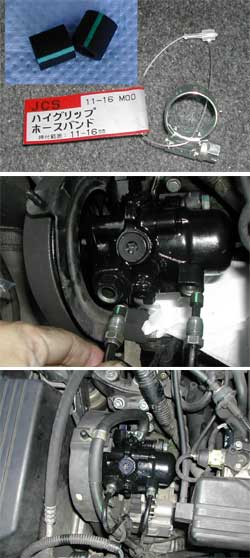

しょうがないので、ホームセンターでネジ式ホースバンドを購入しました。
１２０円追加出費です。
パイプシールの取り付けですが、パイプ形状がマニュアルと違いました。
また、実は取り外したときにパイプシールが付いていませんでした。
なぜでしょう？
付けるかどうか迷ったのですが、着けといたほうが良いだろう（何の根拠も無しですが）と思い、画像のように付けました。
長すぎてユニオンナットが入らなかったので、２ｍｍほど切って短くしました。
ホース取り付け時にホース亀裂発生。ピンチ！
２ｃｍ短縮しました。

何とか無事に終了です。

　　参考拡大画像：

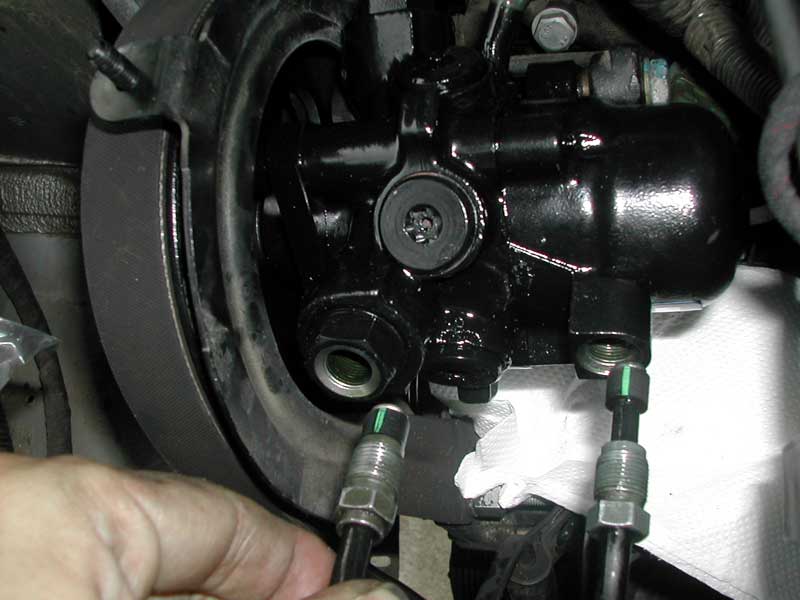

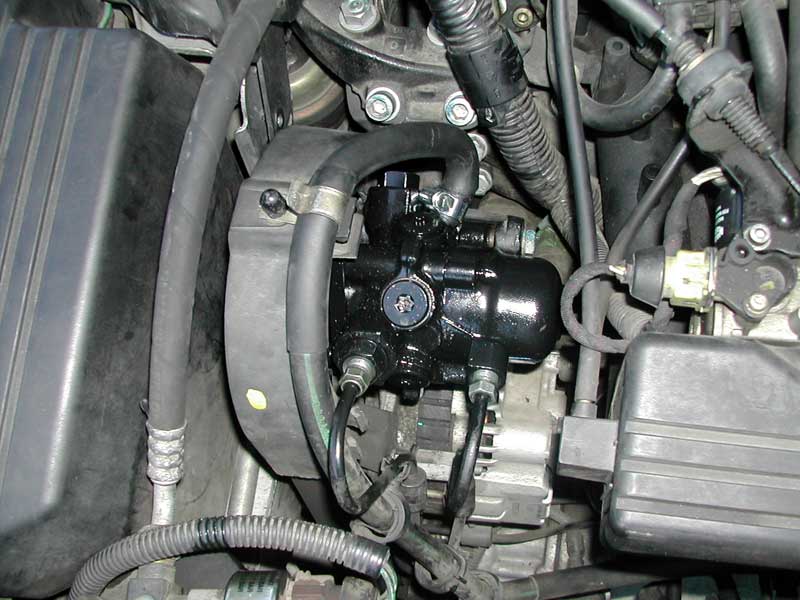

　　　　　パイプシール取り付け(42k)　　　最終取り付け後(63k)

Ｖベルトも逆の手順ですべて元に戻します。
終了後、バッテリーを繋いで圧ネジしめてエンジン始動です。
最初はなかなかリアが上がらなかったのですが、エンジンかけたまま圧ネジを緩めて締め直したら上がりました。
タイヤをはめて、ウマ外して終了です。

マニュアルには簡単そうに書いてあるのですが、上記のようにマニュアル通りでは取り外せません。
４時間ぐらいかかりました。

毎回思うのですが、もう２度とやりたく無い！！！
